Для охраны или контроля допуска на территорию незаменимыми остаются такие заградительные устройства, как шлагбаумы. С их помощью ограничивают въезд во дворы жилых или общественных зданий, на парковки, строительные, производственные площадки, военные объекты. Изначально эти агрегаты регулировались вручную, затем были снабжены приводом и блоком управления, которые позволили автоматизировать процесс открытия/закрытия проезда. Ежегодно производители выпускают новые модели, как базовые, так и флагманские, и не всегда понятно, какой модификации отдать предпочтение. Попробуем разобраться в видах шлагбаумов, их функциях и особенностях применения.
Конструкция и функции шлагбаума
Сам агрегат состоит из двух основных частей – стойки (тумбы) и стрелы (рейки). В качестве дополнительных элементов могут выступать ловитель (приемная стойка для поддержки стрелы), осветители, датчики, сигнальные устройства. В корпусе тумбы обычно размещаются привод с двигателем, блок управления, механизм разблокировки, радиомодуль для дистанционного управдения. Стрела чаще всего имеет прямоугольное или эллипсоидное сечение, последнее позволяет уменьшить сопротивление воздуха при движении и снизить нагрузку при сильном ветре. Главные функции шлагбаума – создание препятствия для движения транспортных средств и регулирование автомобильного потока.

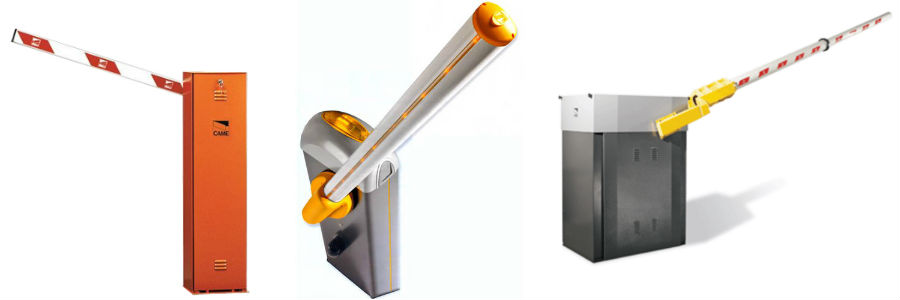

Виды автоматических шлагбаумов
Несмотря на схожую конструкцию шлагбаумы могут сильно отличаться друг от друга, особенно это касается внешнего вида и «начинки» устройств. Если говорить о конструктивных особенностях, то можно выделить три разновидности шлагбаумов:
-
Вертикальные. Самый распространенный вид. Стрела поднимается вверх, а затем опускается. То есть при установке важен именно фактор высоты, наличие свободного пространства над проездом.
-
Горизонтальные. Стрела движется вперед и назад, как обычная дверь. Отличный вариант с точки зрения безопасности, так как нет риска, что рейка упадет на автомобиль или пешехода, однако, такой агрегат требует много места впереди себя, что не всегда возможно. Один из видов шлагбаумов для дворов.
-
Откатные. Стрела выдвигается из-за тумбы параллельно дороге и задвигается обратно. Скорость открытия ниже, чем у предыдущих, но зато такой шлагбаум не требует большой высоты или радиуса для движения рейки. Относится к видам антивандальных шлагбаумов.
К шлагбаумам также можно отнести цепной барьер. Устройство состоит из двух тумб и натянутой между ними цепи. Когда машине открывается доступ к проезду, цепь опускается вниз по специальной канавке.
По способу открытия/закрытия различают шлагбаумы:
Ручные. Поднятие или опускание стрелы производится человеком. Для того, чтобы облегчить процесс на стреле размещают противовес и для открытия/закрытия проезда достаточно потянуть за трос или цепь. К ручным видам шлагбаумов часто относятся горизонтальные устройства.
Автоматические. Устройства оснащаются двигателем и блоком управления, позволяя производить поднятие или опускание стрелы на дистанции, без прямого участия человека. Для питания устройства его подключают к сети или к аккумулятору. Автоматы в обязательном порядке получают возможность ручной разблокировки стрелы.
Шлагбаумы-автоматы приводятся в движение за счет двигателя и привода. По этой классификации определяют устройства с двумя типами передач:
-
Электромеханический привод. Электрическая энергия двигателя преобразуется в механическую. Из плюсов можно отметить низкую стоимость, довольно высокий КПД, легкий ремонт, способность работать при низких температурах. Минусы – износ трущихся деталей и создание электропомех.
-
Гидравлический привод. Для передачи движения используется энергия рабочей жидкости (обычно это масло). Его преимущества – бесшумность, более плавный и быстрый ход. Недостатки – возможность утечки масла, необходимость регулярного техобслуживания, высокая стоимость.
Что касается самих двигателей, то чаще всего это либо коллекторные, либо бесщеточные моторы. Последние постепенно начинают вытеснять щеточные двигатели, так как более эффективны и долговечны.
-
Диспетчера. При этом пункт диспетчера может находится рядом с заградительным устройством или далеко от него, но в любом случае открытие и закрытие стрелы производится только после нажатия кнопки на панели управления.
-
Пульт-брелока дистанционного управления. Большинство автоматов оснащены радиомодулями, совместимые с пультами-брелоками, который считывают радиосигнал.
-
Ключа-метки или карты. На тумбе шлагбаума или рядом с ней монтируется считыватель (картоприемник), для поднятия стрелы необходимо поднести к нему ключ или вставить карту.
-
GSM-модуля c сим-картой. Водитель просто звонит на номер заградительного устройства и, если его данные занесены в электронную базу GSM-модуля, шлагбаум откроется.
-
Системы «hadns free». Водителю выдается трансподерная карта с бесконтактным чипом, и когда машина приближается к шлагбауму, электроника считывает код и поднимает стрелу.
При отключении электропитания или сбое в электронике любой шлагбаум можно открыть вручную. Для этого на корпусе тумбы монтируется специальный механизм с ключом.
Критерии выбора шлагбаума
Выбор шлагбаума зависит от условий его применения и задач, которые он будет решать. Для контроля доступа во двор жилого дома в приличном районе достаточно базового устройства с минимум функций. Если есть риск вандальных действий, то оптимальным выбором станет антивандальный шлагбаум с усиленной конструкцией. Для крупных объектов с оживленным потоком автомобилей лучше брать продвинутые устройства с дополнительными возможностями вроде подсветки и фотоэлементов. При имеющих различиях в моделях существует несколько основных критериев выбора шлагбаума, общих для всех:
Длина стрелы. В идеале стрела должна перекрывать 2/3 ширины проезда. Полностью закрывать проход не рекомендуется, потому что должно оставаться место для движения пешеходов, прохождения инвалидных кресел и детских колясок.
Интенсивность работы. Если представить, что 24 часа это 100%, то какой процент времени будет отводится на работу устройства? По этому показателю выделяют три типа шлагбаумов – до 50%, до 70% и до 90%. То есть, чем больше процент, тем более интенсивную нагрузку может выдержать устройство без ущерба или поломок.
Дополнительные возможности. Практика показывает, что большинство продаж приходится на базовые модели с ограниченным набором функций. Дело в том, что такие шлагбаумы при необходимости можно проапгрейдить и установить опциональные компоненты. Например, аккумулятор, считыватели карт, фотоэлементы, осветительные приборы, сигнализацию, камеры видеонаблюдения и т. д. Главное, чтобы было где все это разместить.
Стоимость комплекта тоже имеет значение, но сейчас даже бюджетные шлагбаумы отличаются хорошим качеством и функциональностью, поэтому при выборе этот фактор не столь критичен. Гнаться за дешевизной, конечно, не стоит, но и переплачивать за лишние функции не имеет смысла.Мы рассмотрели вопрос, каких видов бывают шлагбаумы и особенности их выбора и применения. На сайте E-MART можно найти множество актуальных моделей автоматических шлагбаумов средней/высокой интенсивности, для проездов шириной 3-6 м. Кроме этого, в каталоге имеется большой ассортимент комплектующих и аксессуаров для шлагбаумов.
